Micropilotes: una solución eficaz para reforzar y estabilizar cimentaciones

Cuando una cimentación ha perdido capacidad portante, cuando el terreno ha cedido bajo un edificio o cuando se necesita ampliar una estructura sin demoler lo existente, los micropilotes son, en la gran mayoría de los casos, la solución técnica más adecuada. Su versatilidad, la posibilidad de ejecutarlos en espacios muy reducidos y su demostrada eficacia los han convertido en la técnica de referencia en el recalce y refuerzo de cimentaciones en todo el mundo.

En este artículo explicamos qué son, cómo funcionan, qué tipos existen y en qué situaciones concretas se aplican.

¿Qué es un micropilote?

Un micropilote es un elemento de cimentación profunda de pequeño diámetro, generalmente entre 100 y 300 mm, formado por una perforación en el terreno rellena de lechada de cemento y reforzada interiormente con una armadura de acero, que puede ser una barra, un tubo o un perfil metálico.

A diferencia de un pilote convencional, cuyo diámetro puede superar el metro, el micropilote se caracteriza precisamente por sus reducidas dimensiones, lo que permite ejecutarlo con maquinaria compacta en condiciones de acceso muy restringidas: sótanos con escasa altura libre, patios interiores angostos, plantas bajas de edificios en uso o zonas con instalaciones que no se pueden desplazar.

Su capacidad estructural se basa en la transferencia de carga por fuste, la longitud en contacto con el terreno, más que por punta, aunque trabaja eficazmente a compresión, tracción y cargas horizontales. Esto los hace adecuados tanto para recalces como para situaciones donde se necesita anclar una estructura frente a empujes laterales o movimientos ascendentes.

Tipos de micropilotes según su ejecución

Micropilotes perforados e inyectados

Son los más habituales en recalces de edificios existentes. Se perfora el terreno, y si es necesario, la cimentación existente, hasta alcanzar el estrato competente, se introduce la armadura y se inyecta la lechada de cemento a presión. La inyección a presión mejora la adherencia entre el micropilote y el terreno, aumentando su capacidad portante.

Micropilotes hincados

En lugar de perforar, se hincan en el terreno mediante presión hidráulica, sin vibración ni extracción de tierra. Son elementos metálicos modulares que se van ensamblando a medida que penetran en el suelo. Su principal ventaja es que la ausencia de vibraciones los hace idóneos en entornos urbanos sensibles o en edificios con patologías activas donde cualquier vibración podría agravar el daño.

Micropilotes de tornillo o de desplazamiento

Se introducen en el terreno mediante rotación, desplazando el suelo lateralmente en lugar de extraerlo. Generan menos residuos y son más rápidos en determinados tipos de terreno. Son una opción eficaz en suelos granulares o mixtos.

¿En qué situaciones se utilizan los micropilotes?

Recalce de cimentaciones con asentamiento

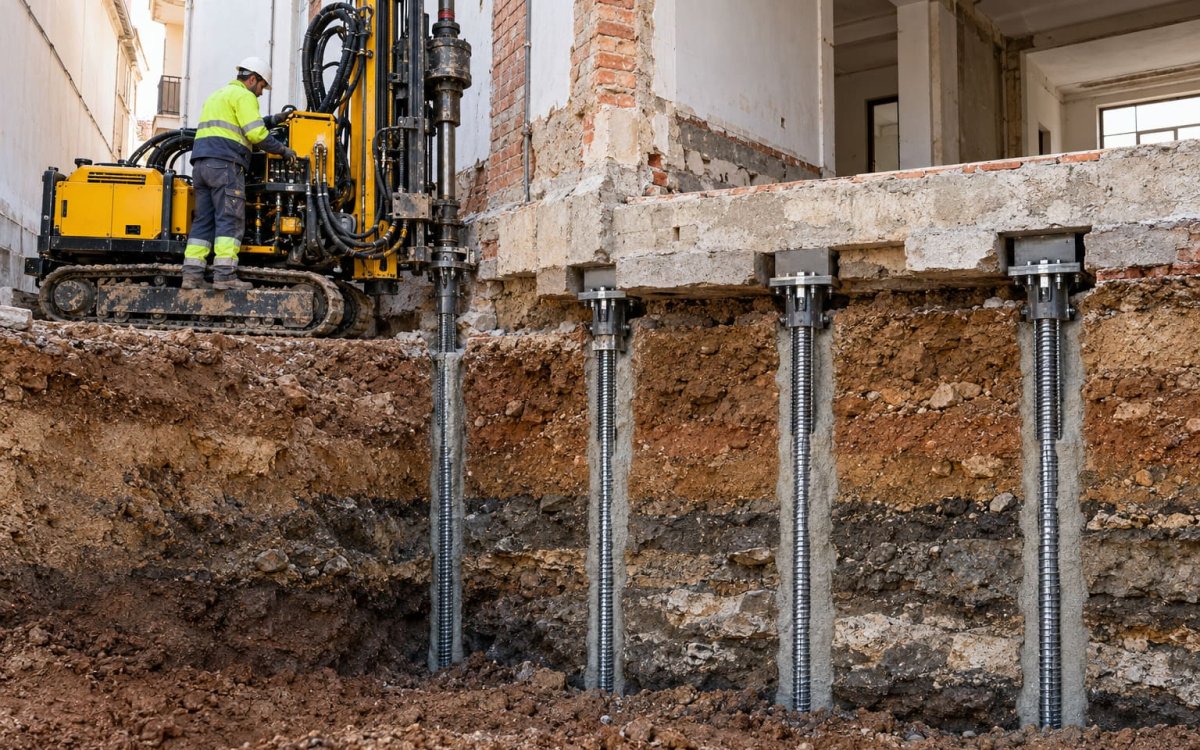

Es su aplicación más frecuente. Cuando una cimentación superficial, zapatas o losa, ha perdido apoyo porque el terreno bajo ella ha cedido, los micropilotes se perforan a través de ella y se anclan en el terreno firme a mayor profundidad, transfiriendo las cargas del edificio directamente a ese estrato. El resultado es que la cimentación existente queda "colgada" de los micropilotes, que asumen la función portante.

Refuerzo ante cambio de cargas

Cuando se va a añadir una planta a un edificio, cambiar su uso o realizar una reforma que incremente las cargas estructurales, los micropilotes refuerzan la cimentación existente para que pueda asumir los nuevos esfuerzos sin riesgo.

Protección de cimentaciones ante obras colindantes

Antes de iniciar una excavación profunda en un solar adyacente, es habitual recalzar con micropilotes los edificios vecinos para proteger su cimentación del posible movimiento del terreno durante los trabajos.

Cimentación en terrenos con acceso restringido

En obras de nueva planta donde el acceso no permite maquinaria de gran tamaño como rehabilitaciones integrales, construcciones en solares entre medianeras, obras en interior de edificios, los micropilotes permiten resolver la cimentación con equipos de pequeñas dimensiones.

Anclaje de estructuras frente a empujes o tracciones

Los micropilotes pueden trabajar también como elementos de anclaje en muros de contención, pantallas o estructuras sometidas a esfuerzos de tracción o empuje lateral. En estos casos se diseñan con una inclinación específica para resistir la dirección de la carga.

Ventajas de los micropilotes frente a otras soluciones

La popularidad de los micropilotes en el refuerzo de cimentaciones no es casual. Sus ventajas prácticas sobre otras alternativas son claras:

• Maquinaria compacta: se pueden ejecutar en espacios con altura libre de tan solo 2 metros y anchura de paso reducida. Esto es decisivo en edificios existentes donde no es posible acceder con maquinaria convencional.
• Mínimas vibraciones: en los sistemas de perforación rotativos, el nivel de vibración es muy bajo, lo que minimiza el riesgo de agravar daños en edificios ya afectados.
• Adaptabilidad al terreno: funcionan en una enorme variedad de tipos de suelo y son capaces de sortear obstáculos enterrados, restos de cimentaciones antiguas, cantos, roca fracturada, que impedirían otras técnicas.
• Gran capacidad portante por unidad de volumen: a pesar de su pequeño diámetro, un micropilote correctamente diseñado puede soportar cargas de trabajo de entre 30 y 200 toneladas según el terreno y la longitud.
• Compatible con edificio habitado: en la gran mayoría de los casos, los trabajos se realizan sin necesidad de desalojar el inmueble.

¿Cómo se diseña una solución con micropilotes?

El diseño de una solución de recalce o refuerzo con micropilotes no es una decisión que pueda tomarse sin información previa. Requiere:

• Un estudio geotécnico que identifique la estratigrafía del terreno, la profundidad del estrato competente y las características mecánicas de cada capa.
• Una inspección de la cimentación existente, mediante catas si es necesario, para conocer su tipología, dimensiones y estado.
• Un análisis estructural que determine las cargas que cada micropilote deberá asumir.

Con esa información, el técnico competente, ingeniero o arquitecto con experiencia en geotecnia, define el número de micropilotes necesarios, su diámetro, longitud, separación y sistema de conexión a la cimentación existente. La solución se formaliza en un proyecto que incluye los planos de ejecución y los controles de calidad a realizar durante y después de la obra.

¿Cuánto duran los micropilotes?

Ejecutados correctamente, los micropilotes tienen una vida útil equivalente a la del propio edificio. La armadura metálica interior queda protegida de la corrosión por la lechada de cemento que la rodea, y el conjunto trabaja solidariamente con el terreno durante décadas. En condiciones de terreno agresivo, presencia de sulfatos, cloruros o agua freática con alto contenido en sales, se utilizan aceros especiales o recubrimientos adicionales para garantizar la durabilidad.

Preguntas frecuentes sobre micropilotes

¿Cuál es la diferencia entre un micropilote y un pilote?

La diferencia principal es el diámetro: los pilotes convencionales tienen diámetros superiores a 300 mm, habitualmente entre 400 mm y más de 1 metro, mientras que los micropilotes no superan los 300 mm. Esto condiciona la maquinaria necesaria, el espacio de trabajo y las cargas que cada tipo puede asumir. Los pilotes se usan principalmente en obra nueva; los micropilotes, en obra nueva con acceso restringido y, sobre todo, en recalces y refuerzos de edificios existentes.

¿Cuántos micropilotes necesita un edificio para el recalce?

Depende de las cargas del edificio, la capacidad portante de cada micropilote en ese terreno concreto y la distribución de la cimentación existente. El cálculo lo realiza el técnico responsable del proyecto tras el estudio geotécnico. No existe un número estándar: cada caso es diferente.

¿Se pueden ejecutar micropilotes desde el interior de un edificio habitado?

Sí. De hecho, es una de las principales ventajas de esta técnica. La maquinaria puede acceder por puertas estándar, trabajar en plantas bajas o sótanos con alturas limitadas y ejecutar los trabajos en tandas para no afectar a la totalidad del edificio al mismo tiempo.

¿Los micropilotes son visibles una vez terminada la obra?

No. Quedan completamente embebidos en el terreno o en la cimentación. Lo único visible son los elementos de conexión entre el micropilote y la cimentación existente, que posteriormente se integran en el acabado de la obra.
